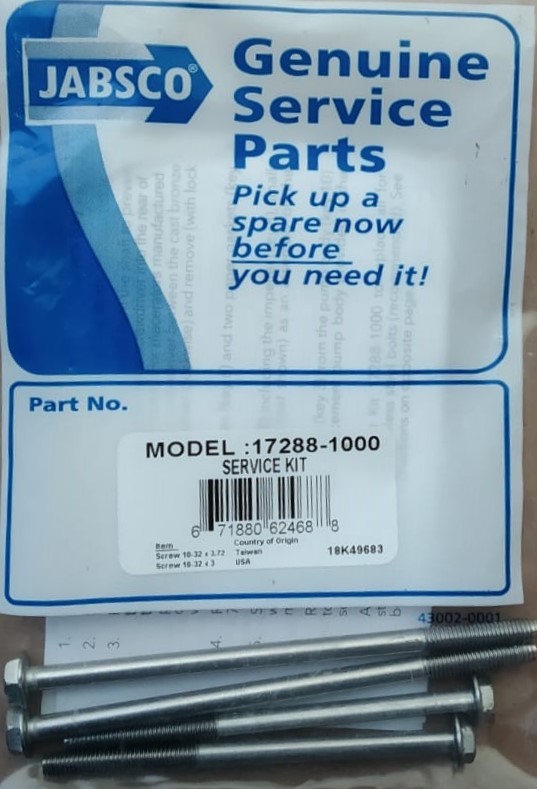

JABSCO® - Kit Bulloni/tiranri 17288-1000 per Maceratore 900
Codice: 17288-1000
| 17288-1000 (0391728801) Kit perni/tiranti per: | ||
| Procedimento per sostituire i perni a dado cieco con quelli a bulloni. Ci sono 2 diverse lunghezze. Assicurati di abbinare i vecchi perni ai bulloni di lunghezza corretta. 2 bulloni sono lunghi 77mm e gli altri 2 bulloni sono lunghi 95mm pollici. Rimuovere un prigioniero alla volta per garantire l'assenza di movimento dell'alloggiamento e delle guarnizioni. ■1. Usa un pennarello per fare un segno di allineamento tra maceratore , corpo pompa e motore. ■2. Rimuovere il dado cieco e la rondella in fibra dai prigionieri utilizzando una chiave da 10mm (queste parti possono essere scartate). ■3. Rimuovere il prigioniero dall'alloggiamento utilizzando delle pinze. ■4. Aggiungere Loctite al nuovo tirante e inseritelo nel foro, tra maceratore, corpo pompa e motore. ■5. Ripetere la stessa procedura per tutti i bulloni. ■6. Serrare tutti i bulloni utilizzando una chiave da 8mm ■7. Verificare la presenza di perdite. | ||
 Nuovo Modello |
||
| Numero Riferimento Esploso - Descrizione | Q.tà | Articolo |
1a Bullone corto ■ |
2 | kit 17288 |
|
1b Bullone lungo ■ |
2 | kit 17288 |
| 2 Corpo del maceratore | 1 | 18594-1000 |
3 Piastra sminuzzatrice con dado di bloccaggio |
1 | 37056-2000 |
| 4 Piastra di usura, grande | 1 | 18597-100 |

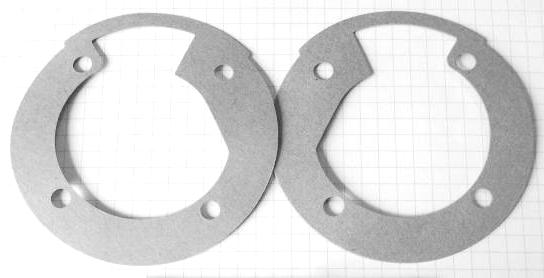

5 Guarnizioni (2 ciascuna per kit)■ |
1 | 18596-1000 |
6 Girante■ |
1 | 6303-0003 |
| 7 Piastra di usura, piccola■ | 1 | 12316-1002 |

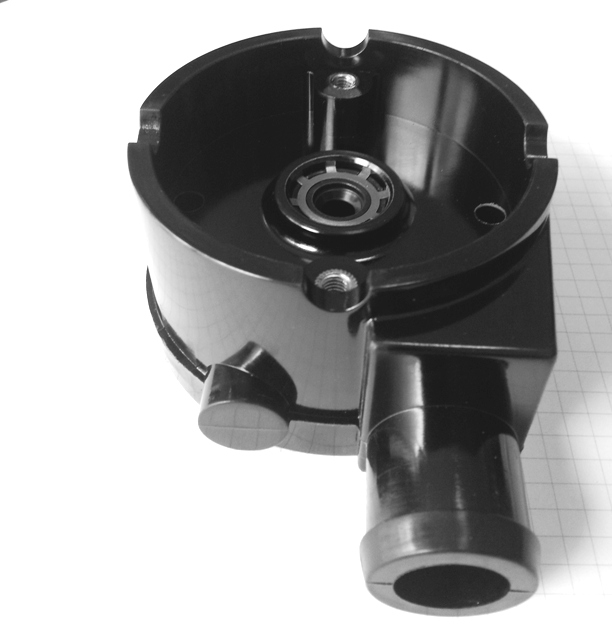

8 Corpo Pompa ■  |
1 | 18593-1000 |

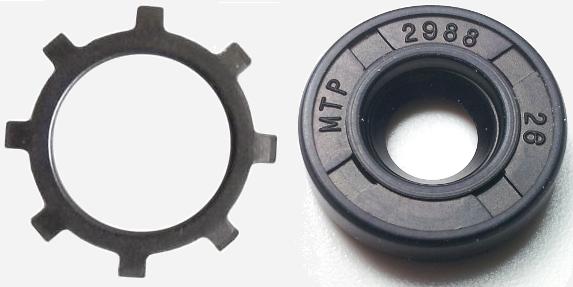

9 Guarnizione ■ |
1 | 1040-0000 |
| 10 Anello anti trafilamento | 1 | 6342-0000 |
| 11 Motore 12 Volt | 1 | 17246-1012 |
| 11 Motore 24 Volt | 1 | 17246-1024 |
| 12 Rondelle (set di 4) | 1 | 92900-0120 |
|

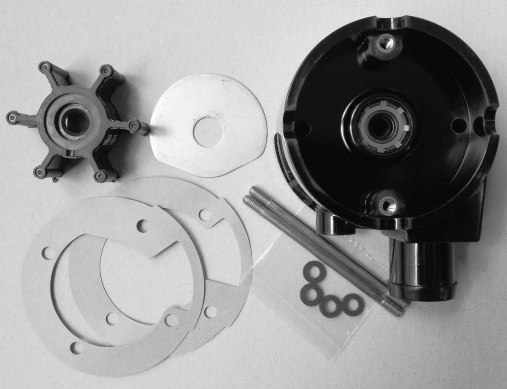

■ Parti fornite col Kit di manutenzione -
|
1 | 18598-1000 |
|
■ Parti fornite col Kit bulloni/tiranti -
|
1 | 17288-1000 |
