JABSCO® - WC Elettrico "Quiet Flush" serie 37045
Codice: JABSCO® - WC Elettrico "Quiet Flush" 37045
| Per collegamento ai sistemi idraulici pressurizzati di bordo |
| I wc Quiet Flush (risciacquo silenzioso) sono una variante della sicura e popolare serie 37010 di wc elettrici. Studiati per ridurre radicalmente il livello sonoro, i wc con risciacquo silenzioso rendono più confortevole la vita di bordo a tutto l’equipaggio, anche ai dormienti. Esistono due versioni, una per il collegamento agli impianti idraulici pressurizzati esistenti a bordo dell' imbarcazioni. L'altra, completa di pompa, per l'uso con presa a mare. |
| ■ Può venir montato fino a 1 m sotto il livello dell’acqua con tubazioni adatte a prevenire la tracimazione |
| ■ Entrambi i modelli sono dotati di pompa d’evacuazione con maceratore potente che disgrega le scorie e svuota il water |
|
■ Entrambi i modelli sono forniti di tubo flessibile bianco da 2 m per collegare ordinatamente il bocchettone della tazza al gruppo valvola solenoide/rompi-sifone o all’ingresso pompa .
|
| ■ Disponibile con tazze regolari o compatte |
| ■ Tazza in porcellana vetrificata bianco puro per una facile pulizia |
|
■ Conforme a USCG 183.410 e ISO 8846 MARINE (protezione accensione)
|
| Per collegamento ai sistemi idraulici pressurizzati di bordo |
| 37045-0092 WC Elettrico 12V "Quiet Flush", tazza "Compact" |
| 37045-0094 WC Elettrico 24V "Quiet Flush", tazza "Compact" |
|
Connessioni: 19 mm (¾ ") tubo di carico , 38mm (1 ½") tubo di scarico
Peso: 37045 Compact: 34lb (15.4kg)
|
| 37045-1092 WC Elettrico 12V "Quiet Flush", tazza "Regular" |
| 37045-1094 WC Elettrico 24V "Quiet Flush", tazza "Regular" |
|
Connessioni: 19 mm (¾ ") tubo di carico , 38mm (1 ½") tubo di scarico
Peso: 37045 Regular: 38lb (17.3kg)
|
 |
| Scarica documento |

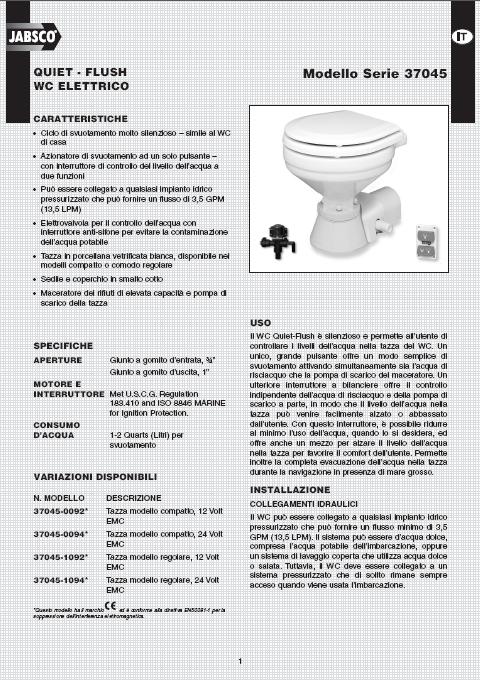

JABSCO® Manuale WC Elettrico QUIET - FLUSH Modello Serie 37045 .pdf (603.74 KB)
|
Manuali JABSCO |

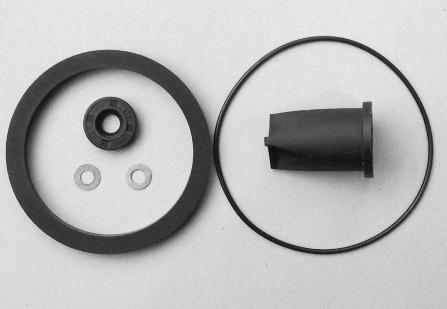

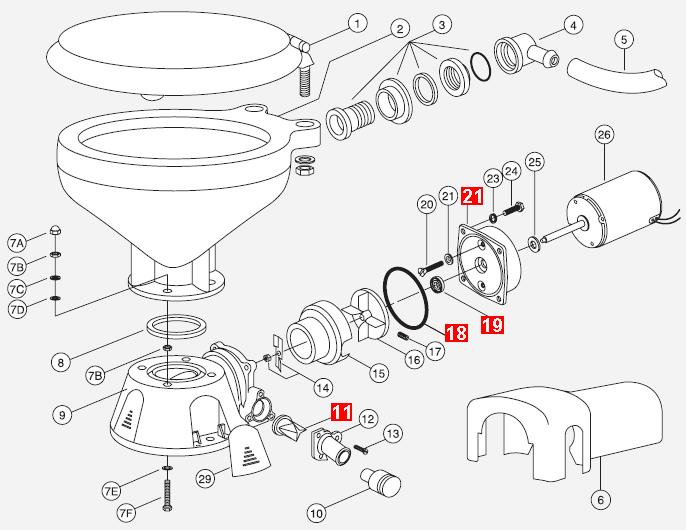

▲Kit Service 90197-0000
11 Valvola joker 1pz. cod. 44106-1000
18 O-ring 1pz. cod. 43990-0066
19 Tenuta 1pz. cod. 1040-0000
21 Rondella, fibra 2 pz. cod. 35445-0000
|
  |

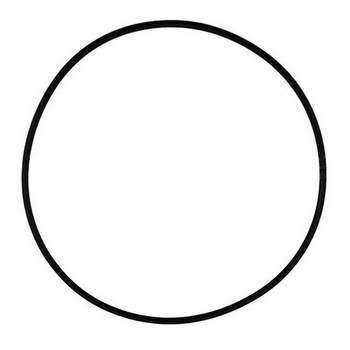

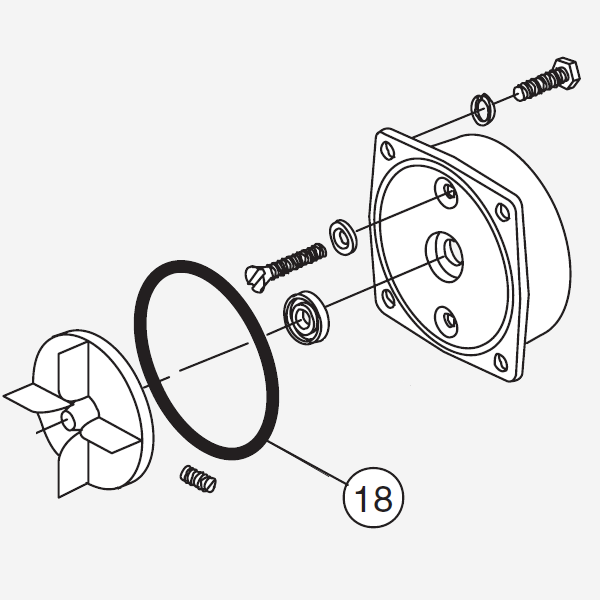

◄Part.18 O-ring cod. 43990-0066
|

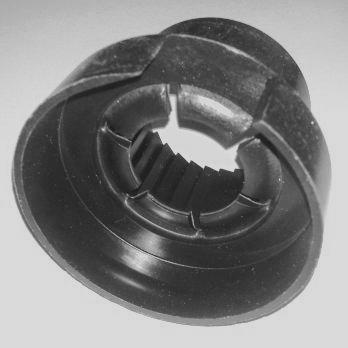

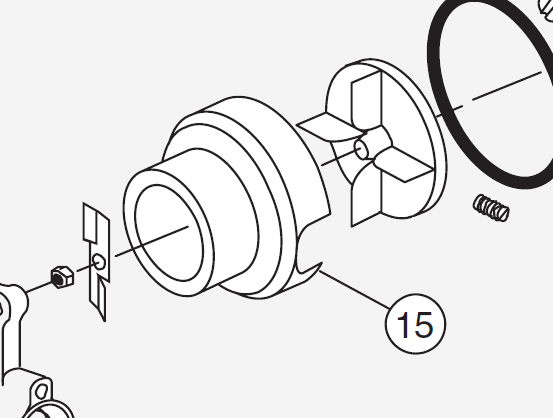

◄Part. 15 Sede del maceratore 37014-1000
|

◄ Part.12 44107-1000 Bocchetta di scarico di 25 mm (1")** Senza viti e senza valvola
|

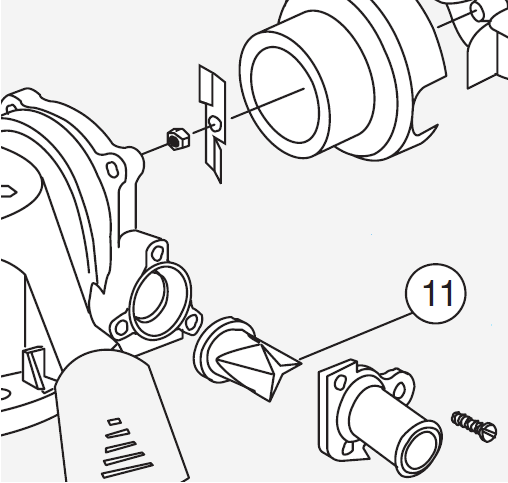

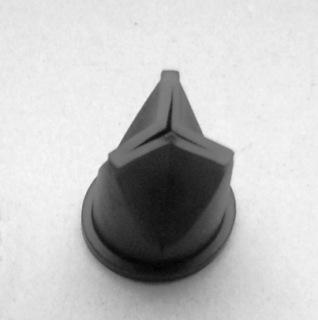

  ◄ Paart.11 Valvola joker cod. 44106-1000
|
  ◄ 98023-0080 Adattatore 38 mm (1,5”), apertura di scarico Part.10 |

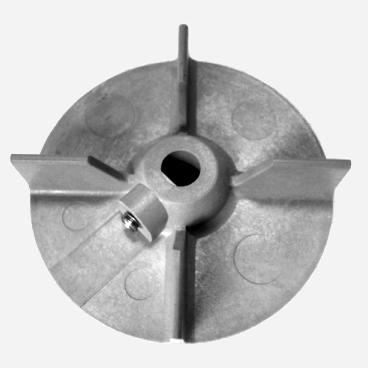

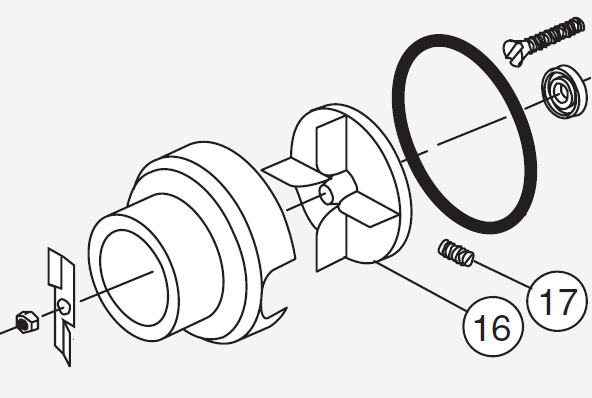

  ◄Part.16 Girante centrifuga 37006-0000
|

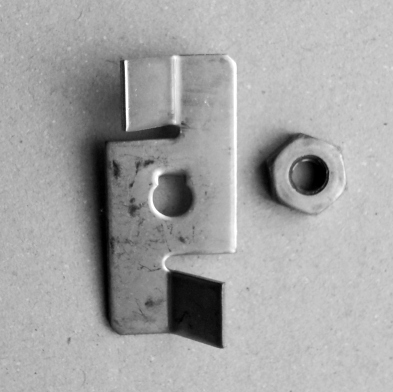

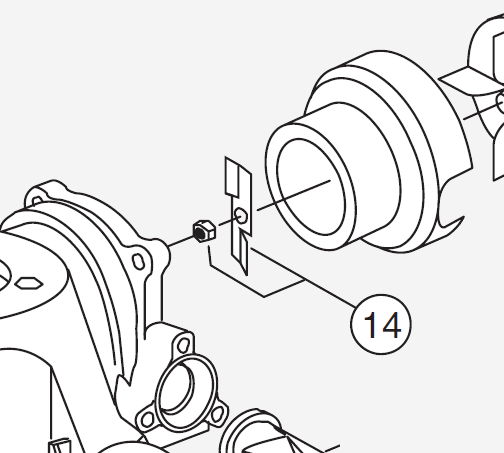

▲Part. 14 Piastra sminuzzatrice con dado di bloccaggio 37056-1000
|

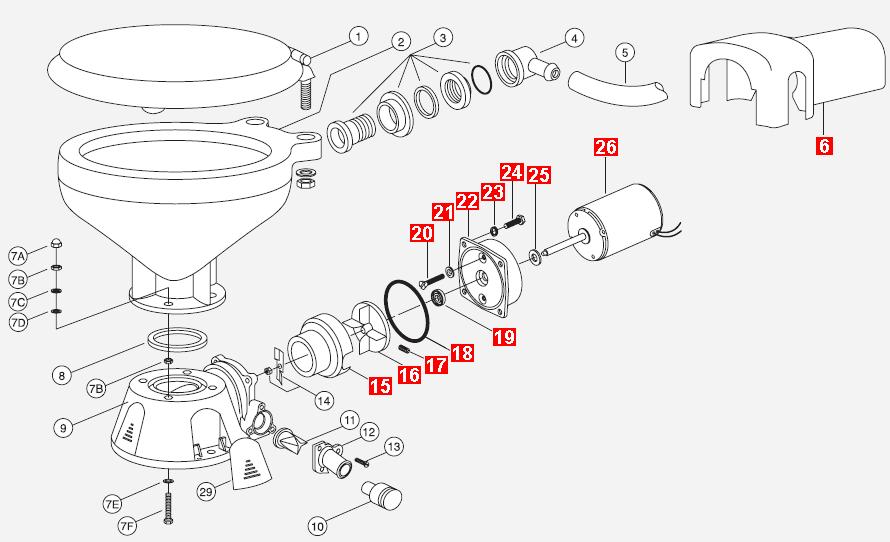

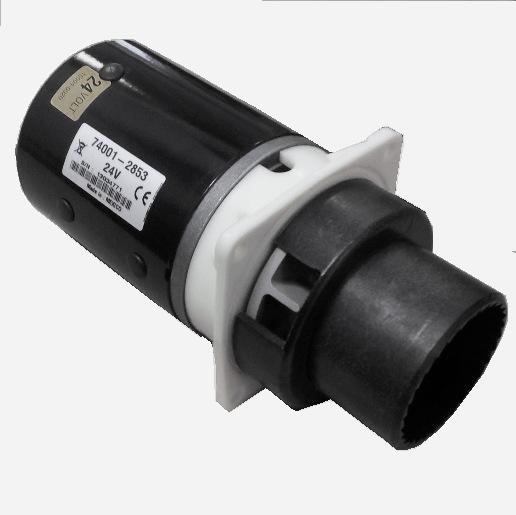

Gruppo motore/pompa 12V EMC 37072-0092
Gruppo motore/pompa 24V EMC 37072-0094

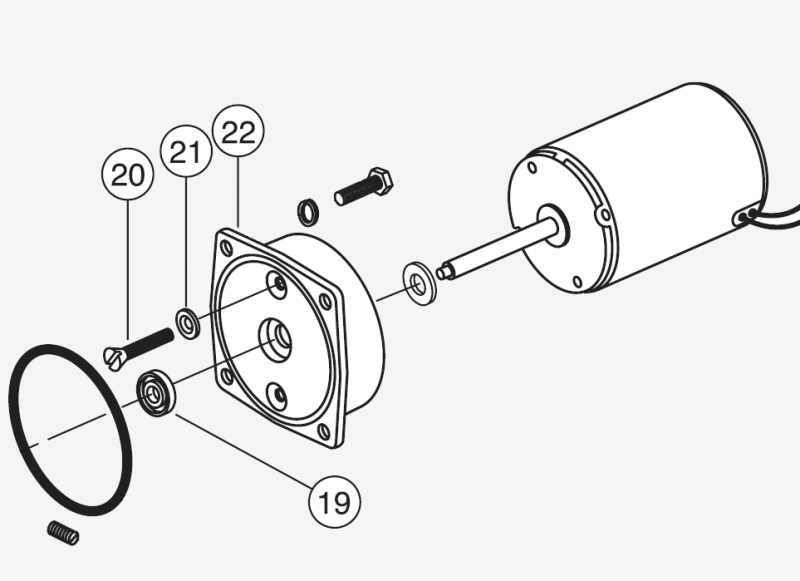

14 Piastra sminuzzatrice con dado di bloccaggio 1pz.cod.37056-1000
15 Sede del maceratore 1pz. cod.37014-0000
16 Girante centrifugo 1pz. cod.37006-0000
17 Vite di fermo 1pz. cod.91084-0320
18 O-ring 1pz. cod.43990-0066
19 Tenuta 1pz. cod.1040-0000
20 Vite 2pz. cod.91010-0144
21 Rondella, fibra 2pz. cod.35445-0000

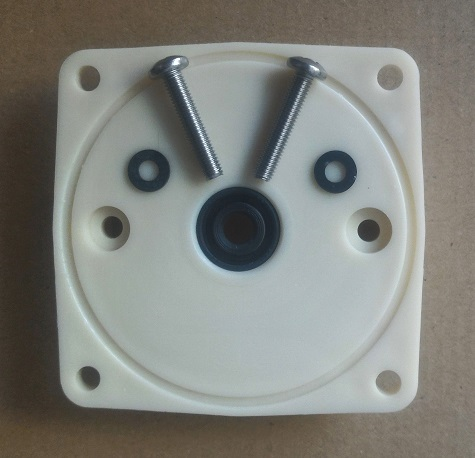

22 Sede della tenuta 1pz. cod.37043-1000
23 Rondella di bloccaggio Ø10 inox 4pz.
24 Vite 4pz. cod.91027-0011
25 Lanciatore 1pz. cod.6342-0000
26 Motori:
Motore - 12 Volt EMC 1pz. cod.18753-0554
Motore - 24 Volt EMC 1pz. cod.18753-0555
|
_0.JPG)

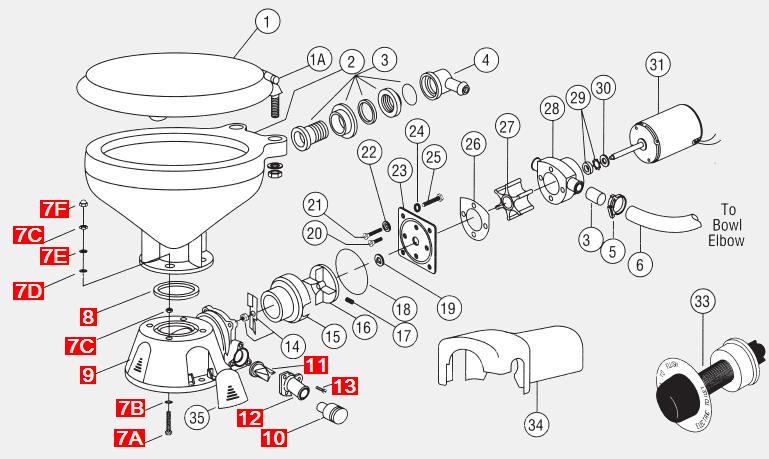

Kit base 37004-1000.
7A Vite con impronta a croce 4pz.
7B Rondella, Starlock 4pz.
7C Dado esagonale (due posti) 4pz.
7D Rondella, plastica 4pz.
7E Rondella, acciaio inossidabile 8pz.
7F Cappuccio del dado 4pz.
8 O-Ring Tazza/Tenuta 1pz. cod. 44101-1000
9 Gruppo della base 1pz. cod. 37004-1000
10 Adattatore 38 mm (1,5”), apertura di scarico 1pz. cod.98023-0080
11 Valvola joker 1pz. cod. 44106-1000
12 Apertura di scarico di 25 mm (1") 1pz. cod.44107-1000
13 Vite 3pz. cod.96050-0568 |

▲ part.3/4 58107-1000 0395810700 Raccordo tazza WC
EX TENUTA DI ENTRATA + GOMITO DI ENTRATA cod.29048-0000
|
 Part.3 SET DI CARDINI (1 PAIO) WC "REGULAR" cod.29098-2000 |
 Part.3 SET DI CARDINI (1 PAIO) WC "COMPACT" cod.29098-1000 |
|
▼ Asse e Coperchio WC"REGULAR" cod.29127-1000
|
 |
| Asse e Coperchio WC "COMPACT"▲ cod.29097-1000 |
◄Part.27

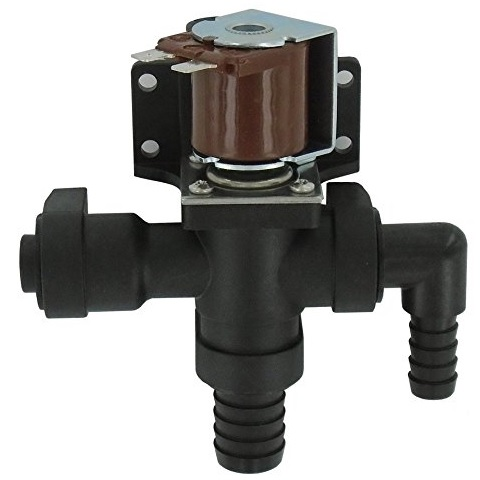

Elettrovalvola/interruttore anti-sifone 12 Volt 37038-1012
Elettrovalvola/interruttore anti-sifone 24 Volt 37038-1024 |

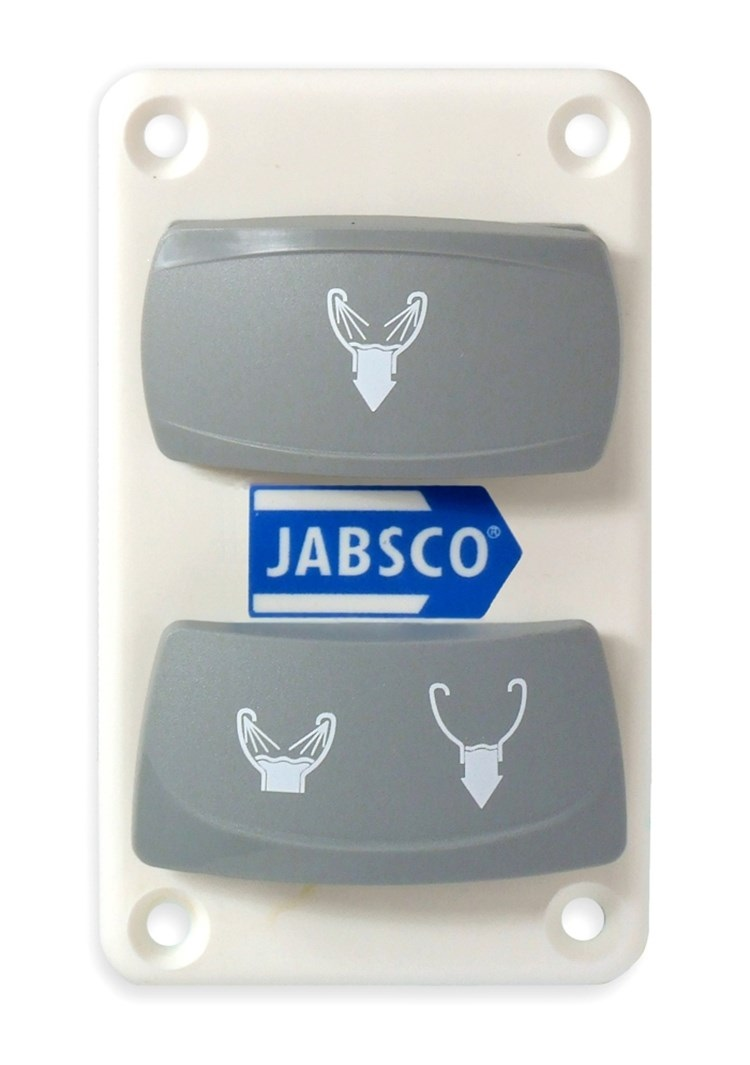

◄Part. 28 Pannello dell’interruttore 37047-2000
|
