VDO Viewline® - Indicatori livello acque CHIARE 3-180Ω A2C59514099
Codice: A2C59514099
VDO Viewline® - Indicatori livello acque CHIARE 3-180Ω A2C59514099

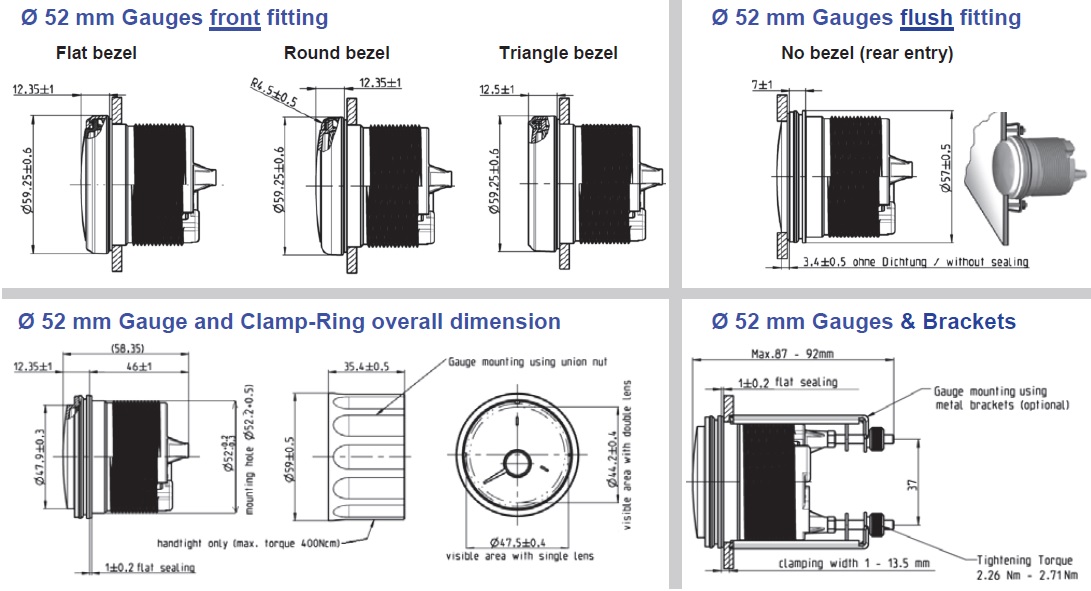

Dimensioni di montaggio: |
||
| Diametro foro d'incasso: | 52 mm - 2 1/16 Inch | |
| Diametro esterno: | 59 mm - 2 1/3 Inch | |
| Pofondità incasso: | 50 mm | |
|
Spessore piano di montaggio
con ghiera di plastica :
|
0.5 mm - 20 mm | |
|
Spessore piano di montaggio
con staffa metallica:
|
2 mm - 15 mm (Opzional) | |
| Montaggio a filo : | Opzional kit A2C59510864► | |
Funzionalità: |
||
|
Campo di misura del livello :
|
|
E - 1/2 - F
|
| Segnali in ingresso da: |
3 - 180Ω Sensore resistivo
|
|
| Precisione: | <2.5% della lettura a fondo scala | |
|
Connessione:
|
Connettore Hirschmann MQS a 8 poli | |
Alimentazione: |
||
| Tensione nominale: | 8 a 32 V | |
| Consumo di corrente: | < 140 mA incluso il LED d'allarme | |
| Protezione da inversione polarità: | Sì - 5 Minut1 | |
| Protezione da corto circuito: | Sì - 1 Minuto | |
Quadrante e lancetta: |
||
| Colore quadrante: | NER0 | |
| Illuminazione quadrante : | Ambra LED retroilluminazione 605nm | |
| Lancetta: | BIANCO LED retroilluminazione | |
| LED spia allarme: | Rossa (632nm) | |
| Angolo di deflessione: | 90° | |
| Programmazione: | VDO kit software USB | |
Aspetto: |
||
| Modello: | VDO ViewLine Marine | |
| Vetro: | Doppio Antiriflesso/Antiappannamento | |
| Cornice Standard: | Tonda NERA (Intercambiabile) | |
Norme e Protezioni : |
||
| Classe di protezione frontale: | IP67 (IEC 60529) | |
| Classe di protezione posteriore: | IP52 | |
| Umidità relativa: | Massimo 95% | |
| Temperatura operativa: | -30°C to +80°C | |
| Certificazione CE standard: | Sì | |
| Certificazione DNV GL : | Sì | |
| Resistenza alle vibrazioni: | 25G - 6ms - 1Hz | |
| Resistenza a singoli colpi | 100G - 11ms | |
| Test di caduta : | 1 Meter - 3x | |
| Contenitore : | Ritardante al fuoco UL94-VD | |
La confezione include:
-
Manometro A2C59514099 VDO ViewLine NERO
- Ghiera di fissaggio in plastica
- Cornice Tonda NERA (Intercambiabile)
- Connettore con cavi Hirschmann MQS da 8 poli
- Guarnizione gomma
- Manuale di installazione
Nessuno
 |
A2C5951247 Connettore con cavi a 8 poli ► | |
 |
Cornici VDO serie ViewLine®► | |
 |
A2C59510886 Interruttore makepoint utilizzato per l' impostazione di un allarme su strumenti VIEWLINE ► |
