WEBASTO - Air Top 2000 STC
Codice: Air Top 2000 STC
| Scarica documento |
Webasto® - Installation Instructions Marine heating systems [Eng.]pdf (1.75 MB)
|
MANUALI |
|
Riscaldatori ad aria Air Top 2000 STC Art. 9034777C
Air Top 2000 STC Marine 12 V Diesel con pannello MultiControl |
|

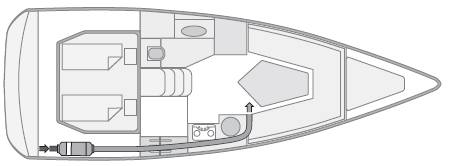

 Per piccole imbarcazioni con una sola cabina , è sufficiente una bocchetta non chiudibile. |
|

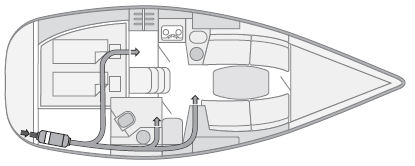

 Per barche con due cabine e un bagno, è consigliata un 'uscita d'aria per ogni vano. Il condotto d'aria principale dovrebbe entrare nella diette e non essere richiudibile. |
|
|
SPECIFICHE TECNICHE
Potere riscaldante (kW): 0.9 – 2.0
Potere riscaldante (BTU): 3.000 – 7.000
Consumo di carburante Diesel (l / h): 0.12 – 0.24
Tensione nominale (V): 12
Assorbimento di tensione nominale (W): 14 – 29
Corrente nominale a 12 V (A): 1.2 - 2.4
Flusso d'aria a 0,5 mbar (m³ / h): 93
Dimensioni Lu x La x Alt (mm): 311 x 120 x 121
Peso netto (kg): 2.6
Uscita aria diametro (mm): 60 Diametro scarico (mm): 22 |
|
 |

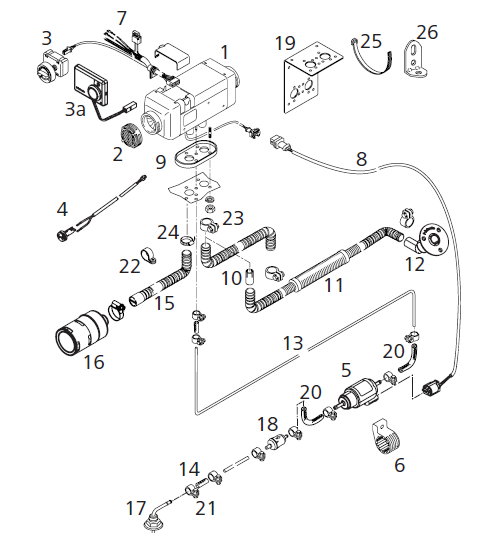

1 1 Riscaldatore 12 V
2 1 Griglia, clip aperte Ø 60
3 1 Heater control element 3a 1 MultiControl 4 1 Temperature sensor, external 2.5 m 5 1 Metering pump 6 1 Support for metering pump EPDM 7 1 Wiring harness with fuse holder 12 / 24 V 8 1 Wiring harness (metering pump) 7,000 lg 9 1 Gasket 10 1 Exhaust gas reducing bush 22 / 24 11 1 Exhaust silencer, leakproof Ø 24; 1,800 lg 12 1 Exhaust through hull 13 1 Transparent fuel hose: 5,000 lg 14 5 Rubber fuel hose 15 1 Combustion air intake hose 300 lg 16 1 Combustion air intake silencer 17 1 Tank extracting device 18 1 Fuel filter 19 1 Heater bracket stainless steel 20 Vibration damper for fuel hose 1 Bag (with mech. mounting hardware) consisting of: 21 10 Hose clamp (stainless) Ø 14 22 1 Pipe clip Ø 30 23 1 Hose clamp Ø 26 – 28 24 1 Hose clamp (stainless) Ø 16 – 27 25 17 Cable tie 26 2 Angle bracket |
