WEBASTO - Air Top Evo 55
Codice: Air Top Evo 55
| Scarica documento |
Webasto® - Installation Instructions Marine heating systems [Eng.]pdf (1.75 MB)
|
MANUALI |
|
Riscaldatori ad aria Air Top Evo 40 Art. 9036996A[12V] Art. 9036998A[24V]
Air Top Evo 55 Marine 12 V Diesel con pannello MultiControl |
|

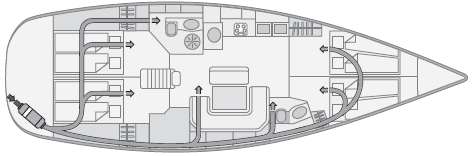

 Ciascuna delle cinque cabine ha una bocchetta d'aria. La condotta dell'aria verso il salone così come la bocchetta di uscita deve avere almeno 80 mm di Ø per garantire un buon flusso d'aria e deve essere resa non chiudibile. L'aria fresca viene aspirata dall'esterno attraverso il gavone posteriore. |
|

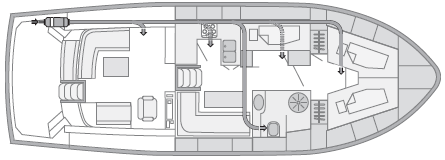

 Con il riscaldatore nel vano motore, l'alimentazione del carburante deve essere progettata per resistere al fuoco. L'uscita dell'aria del salone non deve essere chiudibile. Le prese d'aria per le altre cabine o per il bagno possono essere chiudibili per consentire una regolazione del calore individuale. |
|
|
SPECIFICHE TECNICHE
Potere riscaldante (kW): 1.5 – 5.0 (5.5*)
Potere riscaldante (BTU): 5,100 – 17,000 (18,800*)
Consumo di carburante Diesel (l / h): 0.18 – 0.61 (0.67)
Tensione nominale (V): 12, 24
Assorbimento di tensione nominale (W): 15 – 95 (130)
Corrente nominale a 12 V (A): 1.3 – 7.9 (10.8)
Corrente nominale a 24 V (A): 0.6 – 4.0 (5.4)
Flusso d'aria a 0,5 mbar (m³ / h): 220
Dimensioni Lu x La x Alt (mm): 423 x 148 x 162
Peso netto (kg): 5.9
Uscita aria diametro (mm): 90 Diametro scarico (mm): 24
* Aumenta il livello di potenza per una durata massima di 30 minuti.
|
|
| Kit di installazione: Il kit di riscaldamento Marino include parti e accessori in acciaio inossidabile di alta qualità, sensore di temperatura esternao ed efficaci silenziatori di combustione e scarico. Non sono inclusi gli accessori per la distribuzione dell'aria calda : le tubazioni, i raccordi , i morsetti, i riduttori e le bocchette di uscita. | |
 |
1 1 Heater 12 or 24 V 2 1 Grille 3a 1 Standard heater control element 4 1 MultiControl 5 1 Metering pump 12 or 24 V 6 1 Support for metering pump EPDM 7 1 Wiring harness (heater); 9,500 lg 8 1 Wiring harness (metering pump) 7,000 lg 9 1 Gasket 10 1 Exhaust silencer leakproof 1,800 lg 11 1 Hose clamp Ø 28 – 35 12 1 Exhaust through hull 13 1 Fuel hose 12 V: 5,000 lg; 24 V: 8,000 lg 14 5 Rubber fuel hose 15 1 Combustion air intake hose 300 lg 16 1 Combustion air intake silencer 17 1 Tank extracting device 18 1 Fuel filter 19 1 Heater bracket stainless steel 20 1 Temperature sensor, external 2.5 m 21 2 Vibration damper for fuel hose 1 Bag (with mech. mounting hardware) consisting of: 22 10 Hose clamp (stainless steel) Ø 14 23 1 Hose clamp Ø 16 – 27 (combustion air) 24 2 Hose clamp Ø 26 – 28 (exhaust) 25 1 Pipe clip (stainless steel) Ø 30 26 17 Cable tie 27 2 Angle bracket |
