SIDE-POWER® by Sleipner Motor - SE25/110S Elica di manovra a Tunnel 12V
Codice: SE25/110S
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Manuale d'Installazione SE20/25-110S e SE30/40-125S2. pdf (1.94 MB)
|
MANUALI |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Esploso, part list SE25/110. pdf (173.88 KB)
|
ESPLOSI |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Misure SE25/110.pdf (136.45 KB)
|
MISURE |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Manuale SE25/110.pdf (1.88 MB)
|
MANUALI |
SE25 Elica di manovra a Tunnel 12V 25kg di spinta |
|
Item code: SE25/110S EAN: 7070969019583
|
|
Spinta a 10,5 / 21 V * (kg • lbs) : 25 • 55
Spinta a 12/24V* (kg • lbs): 30 • 66 Dimensioni tipo dell'imbarcazione (ft • m) : > 24' • > 7 Tunnel I.D. (mm • in) : 110 • 4.33" Propulsione Singola Potenza a 10.5/21V* (kW • hp) : 1.5 • 2 Per impianti a 12V Peso (kg • lbs) : 9.5 • 21 Capacità Min. Batt. (CCA** 12/24V ): 200/380 Sistema di controllo analogico |

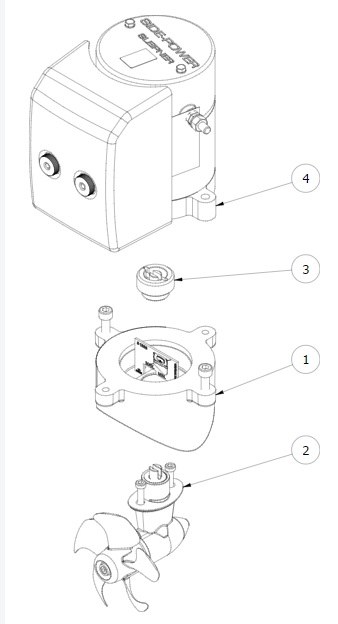

#1 - Staffa motore art.: SM-126302
Motorbracket Item code: SM-126302
#2 - Piede art.: 2 0600
Gearleg Item code: 2 0600
#3 - Giunto flessibile art.: SM175029
Flexible coupling Item code: SM175029
#4 - Motore elettrico art.: 2 0105 12
Electric motor Item code: 2 0105 12
|

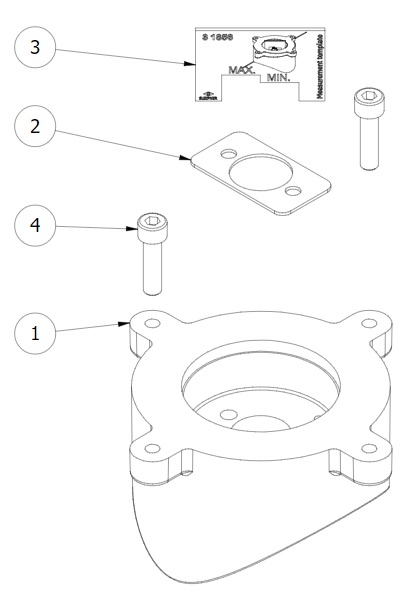

#1 - Supporto motore per SE20/25
Motor bracket for SE20/25
#2 - Piastra del supporto art.: SM-128488
Support plate Item code: SM-128488
#3 - Dima art.: 3 1856
Measurement template Item code: 3 1856
#4 - Bullone Quantità: 2 DIN 912 - M8 x 30 (A2)
Bolt Quantity: 2 DIN 912 - M8 x 30 (A2)
|
#1 - Motore elettrico - Electric motor
#2 - Kit solenoide completo art.: 2 0131 12
Complete solenoid kit Item code: 2 0131 12
#2b - Solenoide art.:41571123
#2c - Controllo Elettronico art.:6 1232 i
#2d - Staffa Solenoide art. 2 0135
#3 - Kit coperchio solenoide SE20-30 art.: SM168196
Solenoid cover kit SE20-30 Item code: SM168196
#4 - Spazzole per motore (kit)
Brushes for motor (kit)
#5 - Molla spazzole per motore (kit)
Brushes spring for motor (kit)
# 6 - Interruttore termico - Temp switch
|

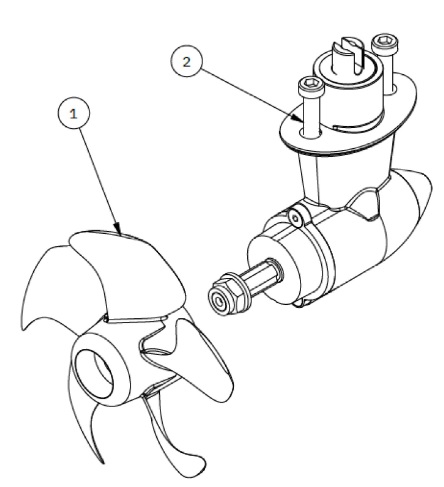

#1 - Elica art.: 2 1261
Propeller Item code: 2 1261
#2 - Piede senza elica art.: 2 0600-U
Gearleg w/out propeller Item code: 2 0600-U
|
#1 - Piede Ø110 - Gearleg Ø110
#2 - Guarnizione Codice articolo: 3 1310 10
Gasket Item code: 3 1310 10
#3 - DIN 985 - M8x1,25 (A4)
#4 - DIN 125 - A 8,4 (A4)
#5 - DIN 6912 - M6 x 30 (A4)
#6 - Kit anodo Codice articolo: 3 1180 A
Bullone DIN 912 - M5 x 12 (A4)
Anode Kit Item code: 3 1180 A
|
