SIDE-POWER® by Sleipner Motor - SE40/125S Elica di manovra a Tunnel 12V
Codice: SIDE-POWER SE40/125S
SE40 Elica di manovra a Tunnel 12V 40kg di spintaItem code: EAN: |
| Le SE40 / 125S hanno le stesse misure compatte del SE30 / 125S, ma con 10 kg di spinta in più . |
| Thrust at 10,5/21V* (kg) | 40 |
| Thrust at 12/24V* (kg) | 48 |
| Typical boat size (ft • m) | 26’ - 34’ • 8 - 10,5 |
| Tunnel I.D (mm) | 125 |
| Propulsion | Single |
| Power at 10,5/21V* (kW • Hp) | 2,2 • 3 |
| For DC system (V) | 12 |
| Weight (kg) | 10 |
| Min. battery capacity (CCA**12/24V) | 300 |
| Control system | Analog |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Manuale d'Installazione SE20/25-110S e SE30/40-125S2. pdf (1.94 MB)
|
ESPLOSI |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Manuale SE30/125S - SE40/125S - SE60/185S. pdf (2.26 MB)
|
ESPLOSI |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Esploso, Part list SE 40. pdf (634.24 KB)
|
ESPLOSI |
 |
|

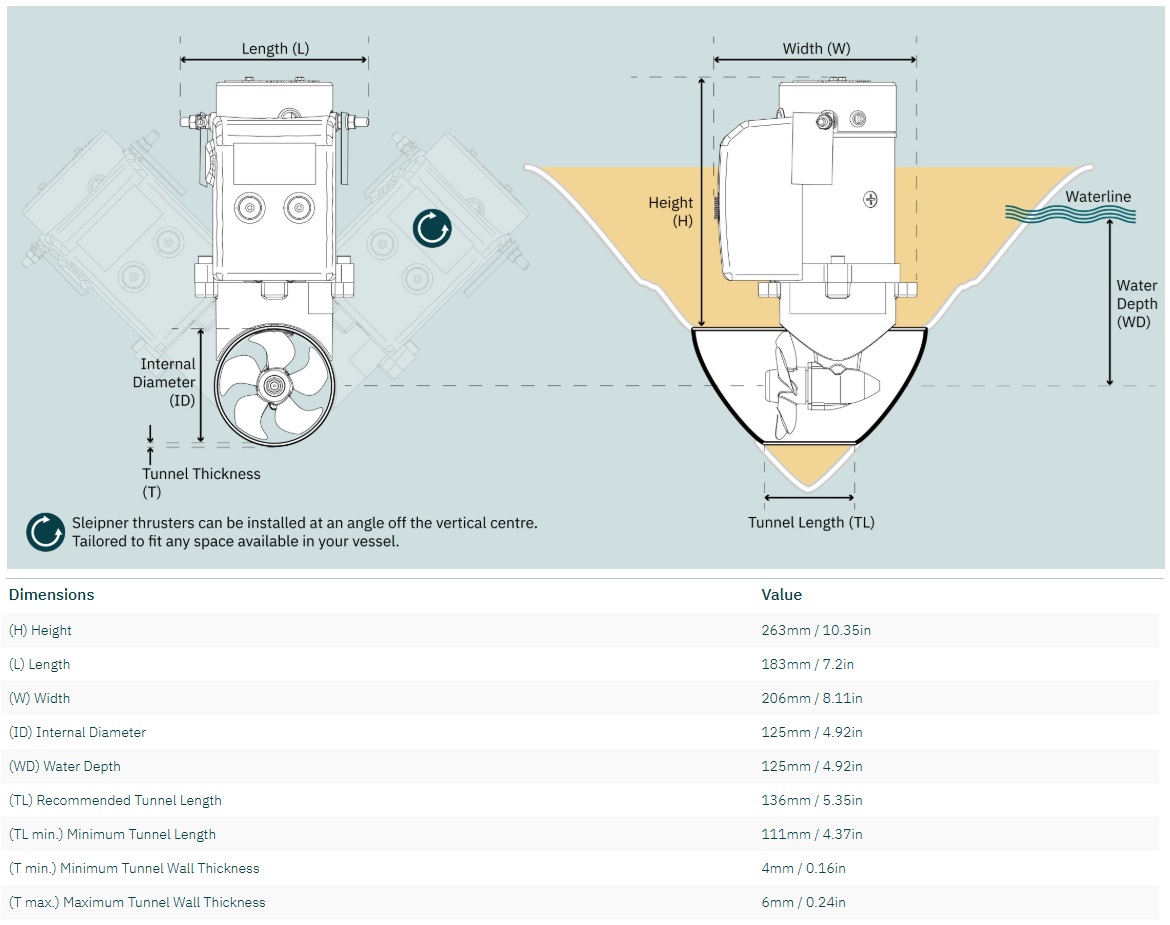

| A (mm · in) | 125 · 4,92 |
| B (mm · in) | 234 · 9.20 |
| C (mm · in) | 190 · 7.50 |
| D (mm · in) | 180 · 7.10 |
| E min. (mm · in) | 125 · 4.92 |
| F (mm · in) | 92 · 3.60 |
| F recommended (mm · in) | 184 · 7.25 |
| G min. (mm · in) | 4 · 0.16 |
| G max. (mm · in) | 5 · 0.20 |
<

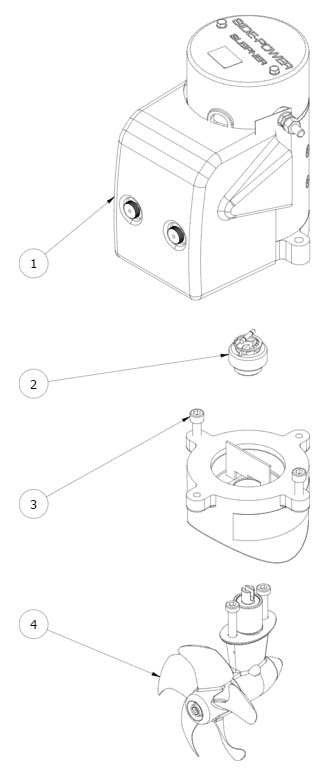

 #1 - Motore elettrico art.: 3 0101 12
Electric motor Item code: 3 0101 12
#2 - Giunto elastico art.: SM175029
Flexible coupling Item code: SM175029
#3 - Staffa art.: SM-126592
Bracket Item code: SM-126592
#4 - Gearleg art.: 3 0601
Gearleg Item code: 3 0601
|
||

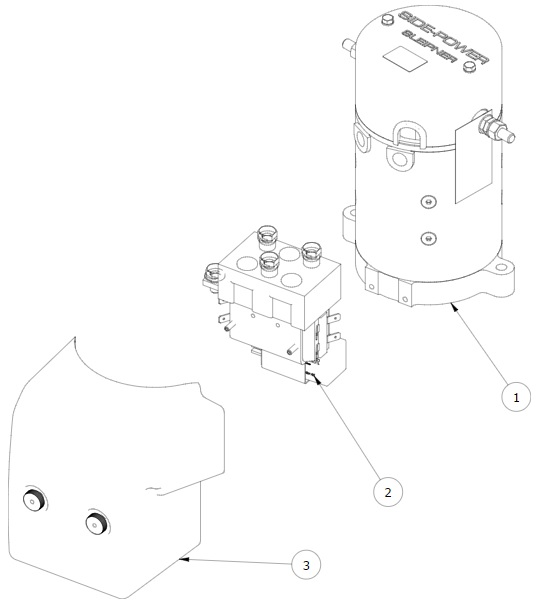

 #1 - Motore elettrico 12V - SE40
Electric motor 12V - SE40
#2 - Kit solenoide art.: 3 0131 12
Solenoid kit Item code: 3 0131 12
#3 - Cover kit art.: SM168203
Cover kit Item code: SM168203
*4 - Spazzole per motore (kit)
*4Brushes for motor (kit)
*5 - Molla spazzole per motore (kit)
*5Brushes spring for motor (kit)
*6 - Interruttore di temperatura
*6Temp switch
|
||
#1 - Supporto motore SM-126591 per SE30/40
Motor bracket SM-126591 for SE30/40
#2 - Piastra del supporto art.: 3 1241
Support plate Item code: 3 1241
#3 - Dima art.: 3 1856
Measurement template Item code: 3 1856
#4 - Bullone 6 1360 DIN 912 - M8 x 30 (A2)
Bolt 6 1360 DIN 912 - M8 x 30 (A2)
#5 - Etichetta Supporto Motore 4 8570
4 8570 - Label motor bracket
|
||
#1 - Elica art.: 3 1261
Propeller Item code:
#2 - Piede senza elica art.: 2 0600-U
Gearleg w/out propeller Item code: 3 0601-U
|
||
#1 - Kit staffa solenoide Codice articolo: 3 0135
Solenoid bracket kit Item code: 3 0135
#2 - Solenoide 12V Codice articolo: 4 1472 12
Solenoid replacement 12V Item code: 4 1472 12
#3 - Perno filettato DIN 916 - M4 x 12 (A4)
Threaded pin bolt DIN 916 - M4 x 12 (A4)
#4 - Capicorda non isolato
Uninsulated cable lug
#5 - Centralina di controllo
Controller
|
||
#1 - Piede art.: 311103 - SE30-40
Gearleg 311103 - SE30-40
#2 - Guarnizione Codice articolo: 3 1310 10
Gasket Item code: 3 1310 10
#3 - 3 1250 DIN 985 - M8x1,25 (A4)
#4 - 208125 DIN 125 - A 8,4 (A4)
#5 - 3 1080 DIN 6912 - M8 x 40 (A4)
#6 - Kit anodo Codice articolo: 3 1180 A
Bullone DIN 912 - M5 x 12 (A4)
Anode Kit Item code: 3 1180 A
|
||
