SIDE-POWER® by Sleipner Motor - SE20/110S Elica di manovra a Tunnel 12V
Codice: SE20/110S
SE20 Elica di manovra a Tunnel 12V 20kg di spinta.
Item code: EAN:
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Manuale d'Installazione SE20/25-110S e SE30/40-125S2. pdf (1.94 MB)
|
MANUALI |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Esploso, part list SE20/110. pdf (164.71 KB)
|
ESPLOSI |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Misure SE25/110.pdf (136.45 KB)
|
MISURE |
| Scarica documento |
SIDE-POWER® by Sleipner Motor - Manuale SE25/110.pdf (1.88 MB)
|
MANUALI |
Spinta a 10,5 / 21 V * (kg • lbs) : 20 • 44
Spinta a 12/24V* (kg • lbs): 25 • 55
Dimensioni tipo dell'imbarcazione (ft • m) : > 23' • > 7
Tunnel I.D. (mm • in) : 110 • 4.33"
Propulsione Singola
Potenza a 10.5/21V* (kW • hp) : 1.5 • 2
Per impianti a 12V
Peso (kg • lbs) : 9.5 • 21
Capacità Min. Batt. (CCA** 12/24V ): 200/380
Sistema di controllo analogico
| esploso▶▶ |
 #1 - Staffa motore art.: SM-126302
Motorbracket Item code: SM-126302
#2 - Piede art.: 2 0600
Gearleg Item code: 2 0600
#3 - Giunto flessibile art.: SM175029
Flexible coupling Item code: SM175029
#4 - Motore elettrico art.: 1 0101 12
Electric motor Item code: 1 0101 12
|
#1 - Supporto motore per SE20/25
Motor bracket for SE20/25
#2 - Piastra del supporto art.: SM-128488
Support plate Item code: SM-128488
#3 - Dima art.: 3 1856
Measurement template Item code: 3 1856
#4 - Bullone Quantità: 2 DIN 912 - M8 x 30 (A2)
Bolt Quantity: 2 DIN 912 - M8 x 30 (A2)
|
#1 - Elica art.: 2 1261
Propeller Item code: 2 1261
#2 - Piede senza elica art.: 2 0600-U
Gearleg w/out propeller Item code: 2 0600-U
|
 #1 - Piede Ø110 - Gearleg Ø110
#2 - Guarnizione Codice articolo: 3 1310 10
Gasket Item code: 3 1310 10
#3 - DIN 985 - M8x1,25 (A4)
#4 - DIN 125 - A 8,4 (A4)
#5 - DIN 6912 - M6 x 30 (A4)
#6 - Kit anodo Codice articolo: 3 1180 A
Bullone DIN 912 - M5 x 12 (A4)
Anode Kit Item code: 3 1180 A
|

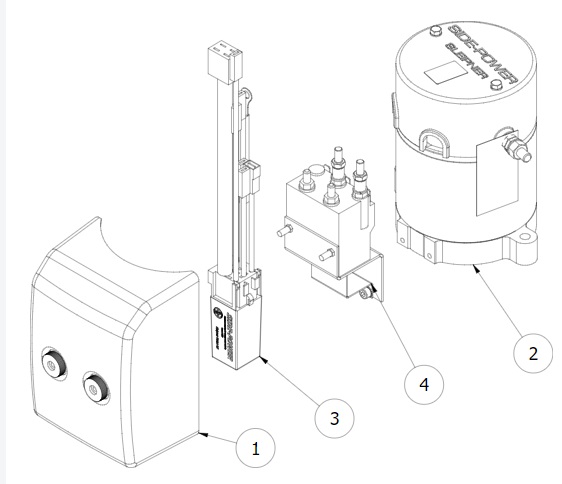

 #1 - Kit coperchio solenoide SE20-30 art.: SM168196
Solenoid cover kit SE20-30 Item code: SM168196
#2 - Motore elettrico -Electric motor
#3 - Centralina art.: SM162363
Controller Item code: SM162363
#4 - Solenoide con staffa art.: 41571122 1
#4 - Solenoide nudo art.:4 1571 12
Solenoid replacement Item code: 41571122 1
|
