VERATRON AcquaLink® - ENGINEBOX
Codice: VDO ENGINE BOX
| Scarica documento |
V veratron® - Manuale AcquaLink - EngineBox.pdf (585.14 KB)
|
MANUALI |
|
ENGINE BOX
|
||||||
|
MOTORE SINGOLO A2C1824820001
DOPPIO MOTORE A2C1767000001
|
||||||
|
EngineBox è un gateway NMEA 2000® adatto al refitting di barche a motore.
EngineBox è in grado di convertire vari segnali in stringhe NMEA 2000 in modo che tutti i dati siano condivisi con tutti dispositivi (strumenti, display, ecc.) nella rete NMEA 2000. I segnali convertiti sono: RPM motore analogico, segnali analogici 4–20 mA, 0–5 V, 0–400 e SAE J1939. La versione monomotore può gestire: un motore con uscita in frequenza, un motore con SAE J1939 uscita e otto ingressi analogici. La versione bimotore può gestire: due motori con uscita in frequenza, due motori con uscita SAE J1939 e 14 ingressi analogici. Progettato secondo gli standard internazionali, è adatto per l'installazione in una sala macchine, in presenza di gas e liquidi ad alta pressione ad alta temperatura e infiammabili. Gestisce vari sensori, sia VDO che di terze parti che possono essere impostati e calibrati tramite il VDO Marine Strumento di configurazione [VDO Marine Configuration Tool ▶]. |
||||||
|
Contenuto della confezione • EngineBox •Cavo con connettore MW 100 32 pin e dispositivo di blocco •Kit di installazione A2C1470220001 •Queste istruzioni con le istruzioni di sicurezza |
||||||
| Ingressi EB1 | Ingressi EB2 | |||||
|
•4 ingressi analogici 0 – 400 Ω
•1 ingresso analogici 0–5 Volt
•2 ingressi analogici 4–20 mA
•1 ingresso di frequenza 0–4 kHz per RPM
•1 ingressi SAE J1939
•1x M12 5 pin NMEA 2000®
•Analogico al gateway NMEA 2000®
•Gateway da J1939 a NMEA 2000®
•Design compatto
•LED di stato
|
•8 ingressi analogici 0–400 Ω
•4 ingressi analogici 0–5 Volt •2 ingressi analogici 4–20 mA •2 ingressi di frequenza 0–4 kHz per RPM •2 ingressi SAE J1939 •1x M12 5 pin NMEA 2000®
•Analogico al gateway NMEA 2000®
•Gateway da J1939 a NMEA 2000®
•Design compatto
•LED di stato
|
|||||
|
■ Grado di protezione lato anteriore e posteriore IP67
■ Alloggiamento in plastica stampata
■ Ingresso alimentazione SuperSeal AMP
■ Temperatura di esercizio -20 ° C / +70 ° C
■ Temperatura di conservazione -30 ° C / +80 ° C
|
||||||
| Funzioni: angolo barra, batteria, giri motore, temperatura gas di scarico, velocità, assetto, livello acque reflue, temperatura mare, livello acqua dolce, livello carburante, temperatura olio, temperatura liquido di raffreddamento, pressione aria, ore motore, pressione di sovralimentazione, pressione olio trasmissione, pressione dell'olio motore, temperatura dell'aria. | ||||||

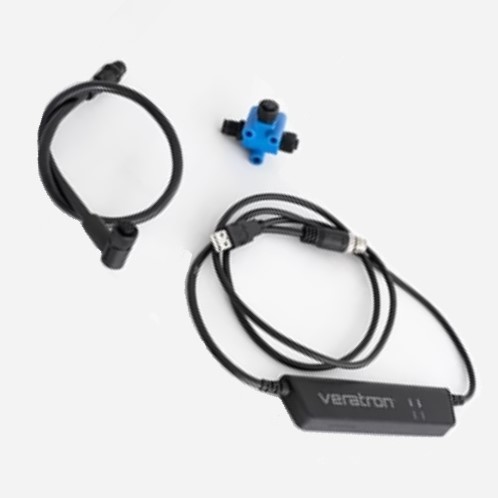

 A2C3931270001 Veratron Diagnostic Tool▶ consente di collegare il computer tramite USB al bus CAN e comunicare con i prodotti Veratron.
Per utilizzare questo adattatore è necessaria l'applicazione per computer "Veratron Configuration Tool", che è gratuita e può essere scaricata dalla sezione download del nostro sito web.
Questo strumento consente ulteriori possibilità come l'aggiunta di loghi splash personalizzati sui display e offre maggiori possibilità di configurazione. Consente inoltre di eseguire aggiornamenti software sui prodotti Veratron e può essere utile durante la risoluzione dei problemi della rete NMEA 2000 o SAE J1939.
|
 A2C1766930001 Cavo di aliment. 32 poli per doppio motoreA2C1821960001 Cavo di aliment. 32 poli per motore singolo |
 A2C9624370001 Cavo 0.5 m NMEA2000®A2C9624380001 Cavo 2 m NMEA2000® A2C9624400001 Cavo 6 m NMEA2000® |
 A2C39312700 Splitter T NMEA 2000® |
 A2C39312500 Terminatore in linea NMEA 2000® |
